SVSはNOZNETシステムのひとつです。
入力できる実験項目と実験結果のデータ表示についてのご説明です。 |
| 1. 入力できる実験項目 | |||
（1）スプレーパターンは2種類から選択 バーチャル実験の使用流体は水を条件とします。 |
|
||
|
（2）流量密度分布の均等率が選択できます 均等率は30％、50％、80％の３種類から選択できます。 |
均等率(％)＝均等幅÷全スプレー幅X100
|
||
|
（3）SVS実験でのスプレー角度ついて 通常、スプレー角度はスプレー距離、圧力、ノズルタイプ等の影響により、スプレーの 落下地点までその角度が維持できないことがあります。しかしSVSの実験では、下図 のごとくスプレー角度は一定と仮定して理論計算しております。ノズル配列を決める際 はスプレー角度の代わりにスプレー高さとスプレー幅をご指定になるほうが、より確かな 結果が得られます。 |
|
||
|
（4）ノズルの詳細仕様が入力できます 圧力・流量・スプレー角度等を入力して、バーチャル実験ができます。 |
|||
|
（5）任意のノズル配置が入力できます 表示された配列図に任意の寸法を入力して、その配置でバーチャル実験ができます。 |
|||
|
|||
| 2. SVSデータと実測データの比較 | |||
1. 実験条件と流量密度分布測定方法 |
 |
||
| (1) 実験条件 | |||
|

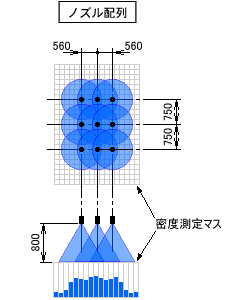

ノズル型式：フルコーンノズル ノズル仕様：圧力0.2MPa 流量90L/min スプレー角度90° ノズル総数：(ヘッダー当りノズル数3個)X(ヘッダー数3列)＝9個 流体：水 |
|||
| (2) 流量密度分布測定方法 | |||
| ノズルから下方に噴射して、密度測定容器の水位を計測し、単位面積当りの密度に換算。 | |||
| 2. 測定結果の比較 | |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
